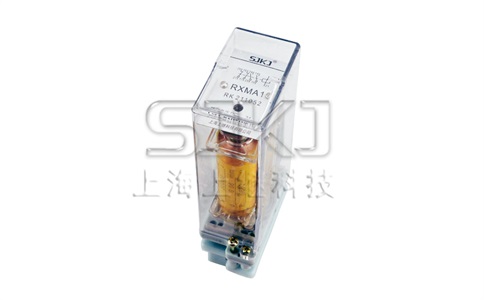

BD-13型轉子一點接地保護
1概述
BD-13型轉子一點接地保護(以下簡稱保護)系作為監視大型發電機轉子勵磁回路對地絕緣之用。當發電機轉子發生一點接地故障或某一處的絕緣下降到一定數值時，該保護延時動作，發出故障信號或直接作用于跳閘。若發電機采用可控硅勵磁，為了屏蔽高次諧波干擾，需要增加阻波電路FZD-1。
2 原理與結構
2.1原理
一般常用的轉子一點接地保護大都采用轉子接地電流作為測量判據。而此種保護則用轉子的絕緣電導作為測量判據，即測量轉子的接地電阻并進行監視，由于采用了測量轉子對地絕緣電導變化的方法，因而它與轉子接地電容的大小無關，同時當接地點不同時該保護裝置具有很好的技術特性，即使用在具有很大轉子對地電容的大容量發電機時也不例外。保護裝置由參考電導，隔直電容與50HZ 諧振濾過器一一測量裝置一一觸發電路——延時電路一一直流工作電壓回路等幾部分組成。
2.2 結構
保護裝置采用了嵌人式插拔機構，這樣便于使用和維護，不必停電就進行調整、調試和變換。面板上裝有電位檢測孔,在運行中可測試有關數據，進行檢查。
3 主要技術數據和特性
3.1額定電壓:220V,50Hz。
3.2 整定范圍:轉子接地電阻0.5kΩ~20kΩ。
3.3 保護滿足于在下列條件下工作，第2-4 項動作值誤差不大于±10%(其中最小整定值時誤差不大于+0.5kΩ )。
a.環境在-10°C~+50°C范圍內與常溫+20°C+5°C時比較。
b.轉子對地電容由0~2uF 范圍內與無接地電容時比較。
C.電源電壓為額定值的90%~110%條件下與100%額定電壓下比較。
d.電源頻率在49~51Hz 頻率時比較。
3.4 保護動作延時整定范圍1~10s。
3.5 動作延時允許刻度誤差及動作值變均不大于5%。
3.6 返回系數不大于2(電阻值)。
3.7 接點容量:在具有感性負荷的直流回路中,其時間常數不大于5x10-3s,電壓不高于220V，電流不大于0.4A 時，繼電器接點斷開容量為20W。
3.8 絕緣強度:保護的所有導電部分對外殼應能耐受交流50Hz,電壓2kV 歷時Imin 而無擊穿或閃絡現象。
3.9 絕緣電阻:保護的所有導電部分與非導電金屬部分及外殼之間的絕緣電阻在溫度為40°C,相對濕度為85%，歷時48小時后，不應低于5MΩ。
3.10 保護的功率損耗不大于5VA。
3.11裝置重量不大于7kg。
4 安裝使用和維護
4.1保護裝置安裝在垂直的屏板上,并安放在清潔、干燥和不含腐蝕性氣體的地方。保護裝置的工作環境溫度不高于+5°C,不低于-10°C。
4.2 調整和校驗:保護裝置在出廠前均做了詳細的調整和校驗。但為了避免運輸時的振動和保管不當而造成的性能變化,在投入運行前,也要進行一般的調整和校驗。按圖2接線。
4.2.1直流回路檢查:檢查信號電源接觸可靠與否。6號端子為電流正端,20號端子為電源負端。合上直流電源開關K1,裝置內ZJ 和XJ 均不應動作，信號燈XD不亮。反復拉合直流電源開關亦不應該動作。
4.2.2 平衡調整
a.將時間整定在0.1秒延時左右。
b.將電阻箱旋至“0”點，模擬金屬性一點接地故障時調整平衡點,此時將W1旋至中部位置。
C.合上220V交流電源開關K2。此時保護可能已動作或沒有動作，調整W2 電位器，使保護處于剛剛動作的位置為佳,這樣反復調整幾次,然后固定W2。
4.2.3 電容影響校驗
a.改變電阻箱的阻值為1k、5k、10k、15k、20k 各點，以5k 為例說明。改變W1整定電位器，可使保護動作,再在電阻箱兩端并上0.5-2UF電容，改變電阻箱阻值使保護返回,阻值由高電阻(如100K)降至低阻值，當降到5K 左右時，保護動作。看此電阻值與不加電容時動作值之誤差是否超過允許值。如不超過允許值時,再看10k、15k、20k 各點，試驗方法與上相同。如出現超差現象時，則可再調整W2 電位器，使之在允許值范圍之內。
4.2.4 定值整定:將電阻箱旋至需要整定的阻值Rk,另外在電阻箱兩端并上相當于該發電機轉子對地電容大小的電容C,調整W1.W4,使保護動作,固定W1、W4,再調節電阻箱電阻，看實際整定的電阻值是多少,W1為粗調,W4 為細調。
4.2.5 時間定值整定與校驗:將電阻箱旋至所需整定的數值的0.8 倍(如W1、W4 整定為10k,則電阻箱旋至8k 處)。合上直流電源開關K1,調整W3,并將R12~R19 電阻部分接人至100%位置,校準時間定值為10s,誤差越小越好。鎖緊W3,再復測整定板上的其余各點,誤差應在允許值范圍之內。
5 成套供應
a.產品證明書;
b.產品說明書;
C.展開線路圖;
d.安裝及接線零件。
6 訂貨須知
a.保護型號、名稱、規格;
b.機組勵磁方式( 若是可控勵磁的機組應增訂FZD-1附件）
C.訂貨數量。
